IPAS-60 - poliamid 6
Visokokvalitetni materijal. Ima izrazito dobra mehanička svojstava. Gustoća mu je 1.13 g/m3, modul elasticiteta 1600 N/mm2, trajno statičko opterećenje do 12 N/mm2. Poseduje naročito visoku čvrstoću, udarnu žilavost, otpornost na habanje. Pravilnim izborom konstruktora, supstituira tehničke materijale kao što su: tekstolit, bronza, čelik i sl.
PRIMENA: Za izradu raznih mašinskih delova kao što su zupčanici, lančanici, pužni vijci, remenice, klizne šine i vodilice, klizni ležajevi, kardanski ulošci i sl.
Ipas - poluproizvodi

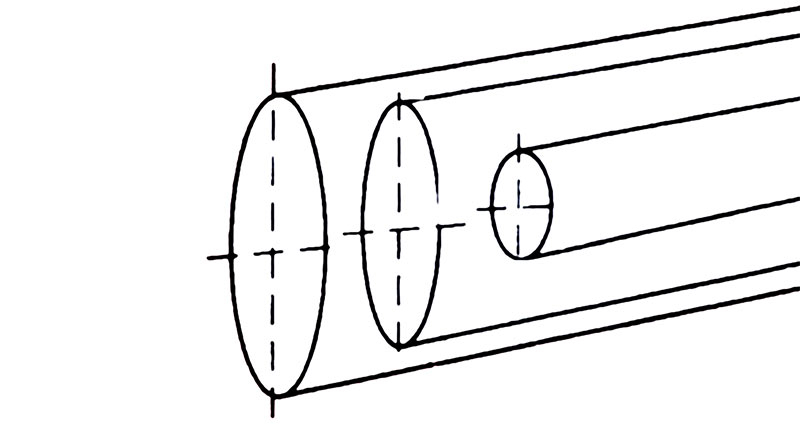

Puni profili
| MERE | Prosečna težina u kg/m |
|---|---|
| U mm | IPAS 60 |
| 10 | |
| 15 | |
| 20 | 0.35 |
| 25 | 0.65 |
| 30 | 0.88 |
| 35 | 1.11 |
| 40 | 1.63 |
| 45 | 2 |
| 50 | 2.49 |
| 55 | 2.64 |
| 60 | 3.38 |
| 65 | 4.03 |
| 70 | 4.92 |
| 80 | 6.25 |
| 90 | 7.93 |
| 100 | 9.79 |
| 110 | 11.56 |
| 120 | 13.56 |
| 130 | 15.43 |
| 140 | 17.85 |
| 150 | 21.01 |
| 160 | 23.27 |
| 165 | 24.73 |
| 170 | 26.54 |
| 180 | 29.69 |
| 200 | 36.91 |
| 210 | 39.86 |
| 220 | 43.7 |
| 230 | 49 |
| 240 | 51.02 |
| 250 | 63 |

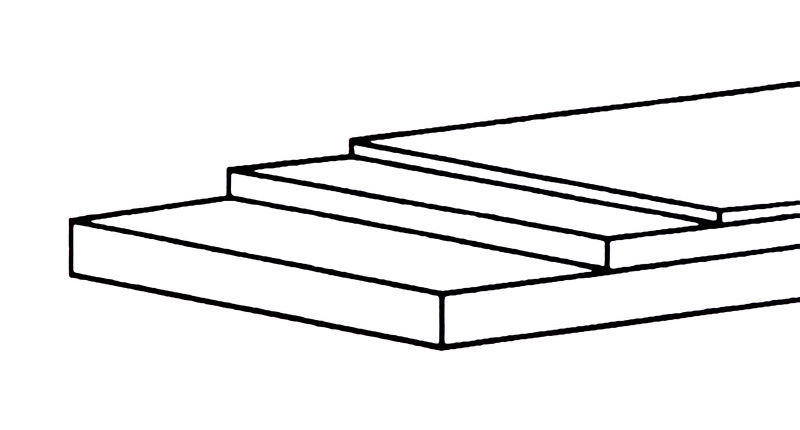

Ploče
| DEBLJINA U mm | Prosečna masa u kg |
|---|---|
| IPAS 60 | |
| 6 | 15 |
| 8 | 20 |
| 10 | 25 |
| 15 | 37 |
| 20 | 50 |
| 25 | 59 |
| 30 | 70 |
| 35 | 81 |
| 40 | 100 |
| 45 | 106 |
| 50 | 125 |
| 60 | 150 |
| 70 | 170 |
| 80 | 190 |
| 90 | 210 |
| 100 | 240 |

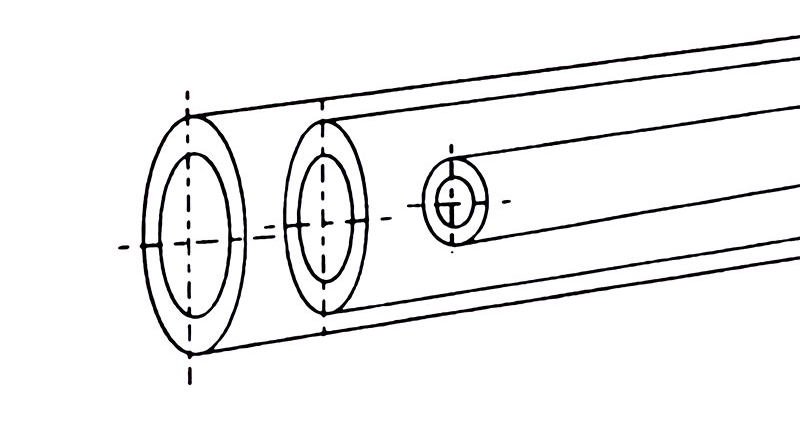

Debelozidne cevi
| Nazivni prečnik i odstupanje u mm | Prosečna masa u kg/m | |
|---|---|---|
| Spoljni | Unutrašnji | IPAS60 |
| 35 (+3) | 20 (-1,5) | 1,08 |
| 40 (+1,5) | 20 (-1,5) | 1,37 |
| 45 (+2,5) | 20 (-1,5) | 1,95 |
| 50 (+1,5) | 20 (-1,5) | 1,91 |
| 50 (+1,5) | 30 (-2,5) | 1,72 |
| 60 (+1) | 30 (-2,5) | 2,80 |
| 70 (+2) | 30 (-2,5) | 4,13 |
| 75 (+2) | 30 (-2,5) | 4,95 |
| 80 (+2) | 30 (-2,5) | 5,55 |
| 95 (+1) | 30 (-2,5) | 8,20 |
| 100 (+2) | 30 (-2,5) | 9,09 |
| 110 (+1,5) | 30 (-2,5) | 10,86 |
| 60 (+1) | 40 (-2) | 2,16 |
| 70 (+2) | 40 (-2) | 3,49 |
| 75 (+2) | 40 (-2) | 4,22 |
| 80 (+2) | 40 (-2) | 4,91 |
| 95 (+1) | 40 (-2) | 7,56 |
| 100 (+2) | 40 (-2) | 8,45 |
| 110 (+1,5) | 40 (-2) | 10,22 |
| 120 (+0,5) | 40 (-2,0) | 12,46 |
| 130 (+2) | 40 (-2) | 14,89 |
| 140 (+1) | 40 (-2) | 17,45 |
| 80 (+2) | 50 (-0,5) | 3,77 |
| 95 (+1) | 50 (-0,5) | 6,42 |
| 100 (+2) | 50 (-0,5) | 7,31 |
| 110 (+1,5) | 50 (-0,5) | 9,08 |
| 120 (+1,5) | 50 (-0,5) | 11,32 |
| 130 (+2) | 50 (-0,5) | 13,75 |
| 140 (+1) | 50 (-0,5) | 16,31 |
| 80 (+2) | 60 (-2) | 3,12 |
| 95 (+1) | 60 (-2) | 5,77 |
| 100 (+2) | 60 (-2) | 6,66 |
| 110 (+1,5) | 60 (-2) | 8,43 |
| 120 (+0,5) | 60 (-2) | 10,67 |
| 130 (+2) | 60 (-2) | 13,10 |
| 140 (+1) | 60 (-2) | 15,66 |
Debelozidne cevi
| Nazivni prečnik i odstupanje u mm | Prosečna masa u kg/m | |
|---|---|---|
| Spoljni | Unutrašnji | IPAS 60 |
| 150 (+2) | 60 (-2) | 18,93 |
| 95 (+1) | 70 (-1) | 4,47 |
| 100 (+2) | 70 (-1) | 5,36' |
| 110 (1,5) | 70 (-1) | 7,13 |
| 120 (0,5) | 70 (-1) | 9,37 |
| 130 (2) | 70 (-1) | 11,80 |
| 140 (+1) | 70 (-1) | 14,36 |
| 150 (+2) | 70 (-1) | 17,63 |
| 160 (+4) | 70 (-1) | 20,32 |
| 180 (+2) | 70 (-1) | 26,42 |
| 100 (+2) | 80 (-2) | 4,12 |
| 110 (+1,5) | 80 (-2) | 5,89 |
| 120 (0,5) | 80 (-2) | 7,83 |
| 130 (2) | 80 (-2) | 10,56 |
| 140 (1) | 80 (-2) | 13,12 |
| 150 (2) | 80 (-2) | 16,35 |
| 160 (4) | 80 (-2) | 19,08 |
| 180 (2) | 80 (-2) | 25,18 |
| 120 (0,5) | 100 (-3) | 5,04 |
| 130 (2) | 100 (-3) | 7,47 |
| 140 (1) | 100 (-3) | 10,03 |
| 150 (2) | 100 (-3) | 13,30 |
| 160 (4) | 100 (-3) | 15,99 |
| 180 (2) | 100 (-3) | 22,09 |
| 140 (1) | 110 (-2) | 7,93 |
| 150 (2) | 110 (-2) | 11,20 |
| 160 (4) | 110 (-2) | 13,89 |
| 180 (2) | 110 (-2) | 19,99 |
| 190 (2) | 110 (-2) | 23.42 |
| 200 (5) | 110 (-2) | 30,34 |
| 150 (2) | 120 (-3) | 9,31 |
| 160 (4) | 120 (-3) | 12,00 |
| 180 (2) | 120 (-3) | 18,10 |
| 190 (2) | 120 (-3) | 21,53 |
| 200 (5) | 120 (-3) | 28,45 |
Mehaničke, termičke i električne osobine Ipas materijala
| OSOBINE | STANDARD | Jedinica mere | IPAS 60 | |
|---|---|---|---|---|
| MEHANIČKE SPOSOBNOSTI | ||||
| Gustoća | - | g/cm3 | 1 .1 3 | |
| Zatezna čvrstoća | - | DIN 53455 | N/m m2 | 80 |
| + | DIN 53455 | N/m m2 | 40 | |
| Istezanje kod prekida | - | DIN 53455 | % | 110 |
| + | DIN 53455 | % | 300 | |
| Modul elastičnosti | - | vlačno | N/mm2 | 2700 |
| + | vlačno | N/m m2 | 1 600 | |
| Modul elastičnosti (savijanje) | - | savojno | N/m m 2 | 2400 |
| + | savojno | N/m m2 | 1 200 | |
| Granično savojno naprezanje | - | DIN 53452 | N/m m2 | 1 20 |
| + | DIN 53452 | N/mm2 | 35 | |
| Žilavost | + | DIN 53453 | KJ/m2 | bez prekida |
| Dinamička žilavost kod 20°C | + | DIN 53453 | KJ/m2 | Ca 1 00 |
| Dinamička žilavost kod 0 0 C | + | DIN 53453 | CN 5 | - |
| Dinamička žilavost kod -20 ° C | + | DIN 53453 | KJ/m 2 | - |
| Dinamička žilavost kod -40 ° C | + | DIN 53453 | CN V | - |
| Tvrdoća (SHORE D) | - | DIN 53505 | SHORE D | 78 |
| + | DIN 53505 | SHORE D | 65 | |
| TERMIČKE OSOBINE | ||||
| Temperatura topljenja | ° K | Ca 488 | ||
| Koeficijent linearne rastezljivosti | mm/ms° K | 9-1 2x10^-11 | ||
| Specifična toplota | J | 1 674 | ||
| ELEKTRIČNE OSOBINE | ||||
| Dielektrična konstanta + 10^5Hz | - | DIN 53483 | 3.6 | |
| + | VDE 0303 TEIL 4/1 0x55 | 6-7 | ||
| Dielektrični faktor gubitka kod 10^5Hz | - | DIN 53483 | 0.02-0.03 | |
| + | VDE0303 TEIL 4/1 0x55 | 0.1 -0.1 | ||
| Probijna čvrstoča | - | DIN 53481 | kV/m m | 50 |
| + | VDE0303 TEIL 2/1 0x55 | kV/m m | 20 | |
| Specifični otpor na.proboj | - | DIN 53482 | Ohm x cm | 10^15 |
| + | VDE0303 TEIL 3/1 0x55 | Ohm x cm | 10^11 | |
| Površinski otpor | - | DIN 53482 | Ohm | 10^12 |
| + | VDE0303 TEIL 3/1 0x55 | Ohm | 10^10 | |
| OTPOR LUTAJUĆOJ STRUJI | - | DIN 53480 | KA 3c (T4) | |
| + | VDE0303 TEIL 1/1 0x55 | KA 3 b (T4) | ||
Hemijska postojanost Ipas materijala
| Sredstvo | Koncentracija | Temp. | I 60 |
|---|---|---|---|
| % | °C | ||
| Aceton | 100 | 20 | + |
| Aluminijum hlorid | 10 | + | |
| Amonijak (tekući) | 100 | 20 | |
| 80 | |||
| Amonijačna voda | 20 | ||
| 80 | |||
| Azotna kiselina | do 30 | 40 | - |
| Benzaldehid | 0.1 | 20 | + |
| 60 | + | ||
| Benzin | 100 | 20 | + |
| 60 | + | ||
| Benzol | 100 | 20 | + |
| 60 | + | ||
| Benzin-benzol (smeša) | 80/20 | 20 | + |
| Borna kiselina | razređena | 40 | - |
| Brom (tekući) | 100 | 20 | |
| Butan (gasovit) | 50 | 20 | + |
| Cink hlorid | razredjen | 40 | + |
| Dekstrin (vodeni) | zasićen | 20 | |
| Dikloretilen | 20 | ||
| Dizel ulje | 100 | 20 | + |
| 100 | 60 | + | |
| Etilacetat | 100 | 20 | + |
| Etilalkohol | 96 | 20 | + |
| Fenol | 100 | 20 | - |
| Flor (tekući) | 100 | 20 | |
| Florovodonična kiselina | do 40 | 20 | - |
| Formaldehid | 40 | 20 | + |
| Fotoemulzija | svaka | 40 | |
| Fotorazvijač | 40 | ||
| Fotofiksir | 40 | ||
| Fosfatna kiselina | do 30 | 40 | - |
| Glukoza (vodena) | zasićena | 20 | |
| Glikol | 60 | + | |
| Glicerin (vodeni) | svaka | 60 | + |
| Heksan | 20 | + | |
| Heptan | 20 | + | |
| Izooktan | 20 | + | |
| Izopropilalkohol | 20 | + | |
| Jod tinktura | 20 | - | |
| Kalcijum hlorid (vodeni) | 10 | 40 | + |
| Kalcijum nitrat | 50 | 40 | |
| Hlor (gasovit), suvi | 100 | 20 | - |
| Hlor (gasovit), vlažan | 5 | 20 | - |
| Hloroform | teh. čist | 20 | - |
| Sredstvo | Koncentracija | Temp. | I 60 |
|---|---|---|---|
| % | °c. | ||
| Hromna kiselina | 50 | 20 | - |
| Kalijum-bikromat | 40 | 20 | |
| Kalijum hlorid | razređen | 60 | |
| Kalijum nitrat | razređen | 40 | + |
| Kalijum permanganat | do 6 | 20 | + |
| Krezol | do 90 | 20 | + |
| Ksilol | 100 | 20 | + |
| Maslačna kiselina | 20 | 20 | - |
| Magnezijum hlorid | razređen | 40 | + |
| Maleinska kiselina | zasićena | 40 | |
| Morska voda | % | 40 | + |
| Metil alkohol | 100 | 40 | + |
| Metiletilketon | 100 | 20 | + |
| Mlečna kiselina | 10 | 20 | + |
| Mravlja kiselina | 85 | 0 | |
| Mineralno ulje | bez dodataka | 20 | + |
| Natrijum karbonat | razređen | 40 | + |
| Natrijum hidroksid | do 40 | 40 | + |
| Natrijum hlorid | razređen | 40 | + |
| Natrijum nitrat | zasićen | 60 | + |
| Natrijum sulfat | zasićen | 40 | |
| Nitrobentol | 20 | + | |
| Oleum | 10 | 20 | 0 |
| Ozon | 2 (vol.) | 20 | + |
| Petroleter | teh. čist | 20 | + |
| Pikrinska kiselina | 1 | 20 | |
| Piridin | 100 | 20 | + |
| Rezorcin | 0 | ||
| Sirćetna kiselina | 25-60 | 60 | - |
| Sona kiselina | do 30 | 20 | + |
| Sumpor | 20 | + | |
| Sumpordioksid (suv) | svaka | 20 | |
| Sumporna kiselina | do 40 | 20 | + |
| 96 | 20 | 0 | |
| Srebrni nitrat | do 8 | 40 | + |
| Tetrakloretilen | 20 | ||
| Trikloretilen | 100 | 20 | + |
| Tetrahlorugljenik | 100 | 20 | + |
| Tetrahidrofuran | 100 | 20 | + |
| Toluoi | 100 | 20 | + |
| Ugljični dioksid | 100 | 60 | |
| Ugljična kiselina | 100 | 60 | |
| Vodonikov peroksid | do 30 | 20 | + |
